Częstotliwość 50/60Hz Przełączniki wielobiegunowe z minimalną rezystancją izolacji 100MΩ przy 501V DC
Przegląd produktu

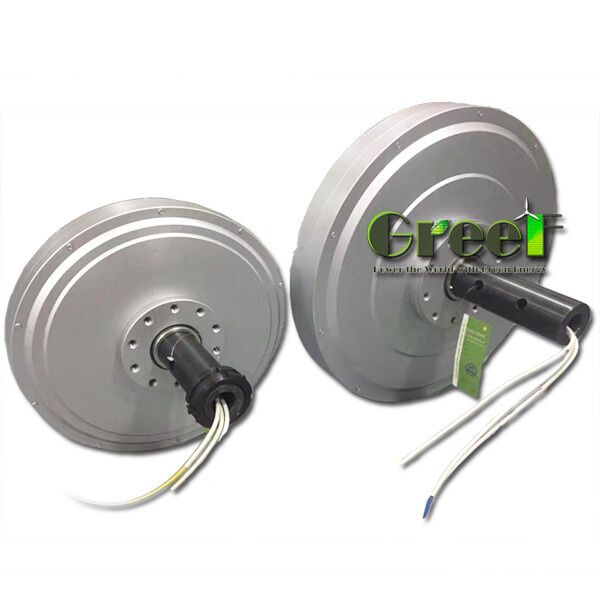

Generator z magnesami trwałymi typu dyskowego serii GDG firmy GREEF NEW ENERGY charakteryzuje się unikalną konstrukcją bez rdzenia żelaznego. W tym generatorze wrzeciono i wirnik są zmontowane w kształcie dysku, gdzie stojan jest zamocowany pośrodku, a wirnik obraca się po obu stronach. Co ważne, wrzeciono zawiera tylko uzwojenia bez żadnego rdzenia żelaznego.
Zarówno stojan, jak i wirnik przyjmują płaską konstrukcję dyskową i wykorzystują strumień magnetyczny z osiową szczeliną powietrzną. Są one rozmieszczone naprzemiennie w kierunku osiowym, co w połączeniu z krótką długością osiową i dużą średnicą generatora ułatwia konstrukcję wielobiegunową. Taka konstrukcja oferuje kilka zalet, w tym wysoki stosunek mocy do masy, niską prędkość znamionową i niską prędkość rozruchową wiatru.
Dodatkowo, kompaktowa i lekka konfiguracja, niskie zużycie energii i wysoka wydajność sprawiają, że jest to doskonały wybór. Ze względu na niski opór aerodynamiczny spowodowany przez wirnik zamontowany na turbinie wiatrowej o osi pionowej, jest on szczególnie odpowiedni jako generator z napędem bezpośrednim dla turbin wiatrowych o osi pionowej.
Generatory z magnesami trwałymi typu dyskowego serii GDG są produkowane w dwóch głównych konfiguracjach: typu z wirnikiem zewnętrznym i typu z wirnikiem wewnętrznym. W wersji z wirnikiem zewnętrznym wał pozostaje nieruchomy, podczas gdy obudowa się obraca, a kabel jest prowadzony przez środek wału. Natomiast w typie z wirnikiem wewnętrznym obudowa jest nieruchoma, wał się obraca, a kabel wychodzi z obudowy zewnętrznie.
Kluczowe cechy
- Technologia niskiego momentu rozruchowego: Brak histerezy i ząbków zębatych skutkuje ekstremalnie niskim momentem rozruchowym, mierzonym poniżej 0,1 N*m.
- Wysoka wydajność: Konstrukcja bez rdzenia minimalizuje opór mechaniczny i znacznie zmniejsza straty energii. Wydajność ta jest dodatkowo zwiększona dzięki zastosowaniu naszej technologii "Precise Coil".
- Zaawansowana konstrukcja magnetyczna: Wykorzystując magnesy trwałe z metali ziem rzadkich z wieloma biegunami, małą szczeliną powietrzną i wysoką gęstością mocy, ta konstrukcja skutecznie dostarcza dużą moc wyjściową.
- Bezprzekładniowy napęd bezpośredni: Wyposażona w bezprzekładniową, bezszczotkową konfigurację, technologia ta zapewnia bezobsługową pracę i zwiększoną niezawodność.
- Zwiększona niezawodność: Specjalna konstrukcja strukturalna zapewnia wyższy stosunek mocy do objętości i mocy do masy, co przekłada się na żywotność osiem razy dłuższą niż w przypadku tradycyjnych generatorów.
- Zoptymalizowany pod kątem niskiej prędkości wiatru: Technologia ta umożliwia większe wykorzystanie turbin wiatrowych w warunkach niskiej prędkości wiatru, maksymalizując produkcję energii.
- Doskonałe odprowadzanie ciepła: Zewnętrzna rama ze stopu aluminium w połączeniu ze specjalnie zaprojektowaną strukturą wewnętrzną zapewnia doskonałe odprowadzanie ciepła, zapewniając stabilną pracę.
Parametry techniczne
| Napięcie znamionowe |
48V/96V |
| Prędkość |
100-500 obr/min |
| Metoda chłodzenia |
Chłodzony powietrzem |
| Wydajność |
>92% |
| Moc znamionowa |
500W - 100 KW |
| Typ fazy |
3 |
| Materiał generatora |
Stop aluminium |
| Rezystancja izolacji |
100MΩ Min (501V DC) |
| Częstotliwość |
50/60Hz |
| Metoda uzwojenia |
Y |
Zastosowania
Produkcja energii wiatrowej: Generatory bezrdzeniowe z przepływem osiowym wykazują znaczący potencjał w dziedzinie produkcji energii wiatrowej. Dotyczy to zwłaszcza turbin wiatrowych klasy megawatowej, gdzie generatory te mogą znacznie zwiększyć gęstość mocy wyjściowej, poprawiając tym samym ogólną wydajność systemów energii wiatrowej. Unikalna konstrukcja, która eliminuje rdzeń żelazny, pomaga zmniejszyć straty żelaza i straty histerezy. W rezultacie generator pracuje z wyższą wydajnością w porównaniu do tradycyjnych odpowiedników.
Energia odnawialna: Poza energią wiatrową, generatory bezrdzeniowe z przepływem osiowym są szeroko stosowane w różnych zastosowaniach związanych z energią odnawialną, w tym w systemach energii słonecznej i wiatrowej. Ich efektywne możliwości konwersji energii w połączeniu z niezawodnym działaniem sprawiają, że doskonale nadają się do stosowania w infrastrukturze energii odnawialnej.
Inne zastosowania przemysłowe: Oprócz energii odnawialnej, generatory te znajdują zastosowanie w różnych sektorach przemysłu, które wymagają wydajnych, lekkich i niezawodnych źródeł zasilania. Na przykład, mogą służyć jako zapasowe lub pomocnicze źródła zasilania, aby zapewnić stabilne dostarczanie mocy do maszyn i urządzeń przemysłowych.
Zastosowania niestandardowe: Dzięki adaptacyjnej strukturze generatora bezrdzeniowego z przepływem osiowym, można go dostosować do specyficznych wymagań klienta. Kluczowe parametry, takie jak moc generatora, prędkość obrotowa i napięcie wyjściowe, można modyfikować w celu dopasowania do różnych scenariuszy zastosowań, oferując elastyczność i wszechstronność w jego wdrożeniu.
Opcje dostosowania
Greef oferuje wysokowydajne generatory z magnesami trwałymi bez rdzenia pod numerem modelu GDG, produkowane w Qingdao. Nasze produkty posiadają certyfikat CE, co gwarantuje najwyższą jakość i niezawodność. Oferujemy usługi dostosowania do Państwa specyficznych wymagań, w tym opcje napięcia znamionowego 48V lub 96V oraz moc znamionową od 500W do 100KW.
Nasze generatory charakteryzują się 3-fazową konstrukcją z doskonałą rezystancją izolacji wynoszącą minimum 100MΩ (501V DC) i są chłodzone powietrzem dla optymalnej wydajności. Przy minimalnej ilości zamówienia wynoszącej zaledwie 1 zestaw, obsługujemy zarówno małe, jak i duże zapotrzebowanie.
Opakowanie jest starannie wykonane przy użyciu pianki i skrzyń ze sklejki, aby zapewnić bezpieczną dostawę. Czas dostawy wynosi około 25 dni roboczych. Warunki płatności są elastyczne, obejmują T/T, Western Union, i L/C.
Wybierz Greef dla wysokowydajnych, niezawodnych i konfigurowalnych generatorów z magnesami trwałymi bez rdzenia, wspieranych silną zdolnością dostaw i negocjowalnymi cenami, aby sprostać potrzebom Twojej firmy.
Pakowanie i wysyłka
Opakowanie produktu: Generator z magnesami trwałymi bez rdzenia jest starannie zapakowany, aby zapewnić maksymalną ochronę podczas transportu. Każda jednostka jest owinięta w antystatyczną folię bąbelkową i umieszczona w dopasowanej wkładce piankowej, aby zapobiec ruchom i pochłonąć wstrząsy. Generator i jego akcesoria są następnie umieszczane w wytrzymałym, dwuściennym kartonie falistym. Opakowanie jest oznaczone instrukcjami obsługi i szczegółami produktu, aby ułatwić bezpieczną i efektywną logistykę.
Wysyłka: Oferujemy wysyłkę na cały świat z różnymi opcjami dostawy, aby sprostać Państwa potrzebom. Generator z magnesami trwałymi bez rdzenia jest wysyłany za pośrednictwem zaufanych przewoźników z możliwością śledzenia wszystkich przesyłek. Zapewniamy terminową wysyłkę i podajemy szacowane czasy dostawy w zależności od miejsca docelowego. W przypadku przesyłek międzynarodowych wszystkie niezbędne dokumenty eksportowe i deklaracje celne są obsługiwane w celu zapewnienia płynnego odprawy. Wymagane jest delikatne obchodzenie się z produktem, aby zachować jego integralność podczas całego procesu wysyłki.
