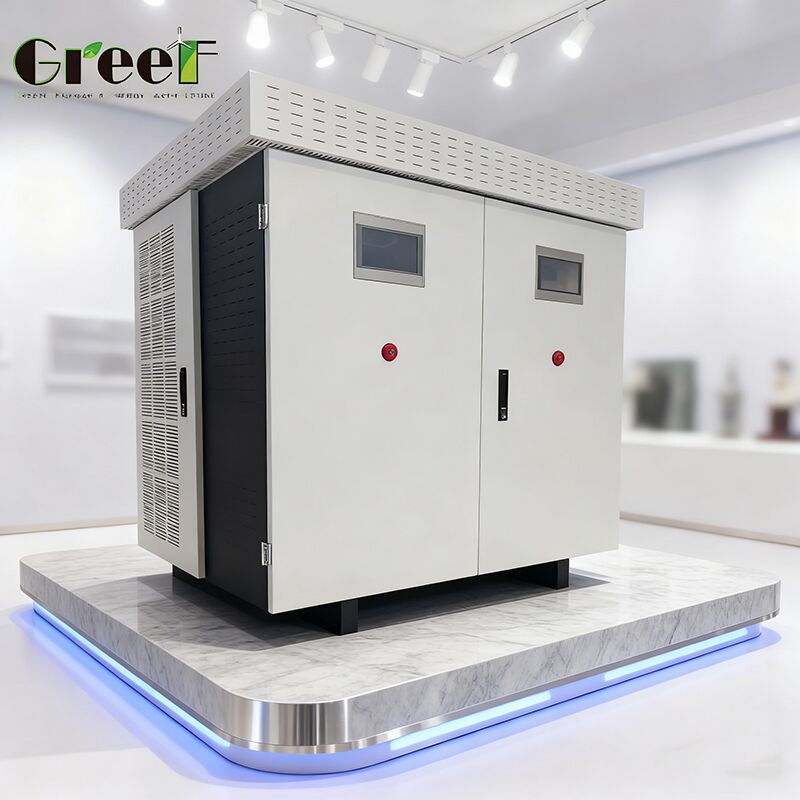

Konwerter hybrydowy AC-generator-bateria
Zaawansowany sterownik sieciowy topologii DC-DC Buck Boost z zakresem napięcia baterii 350-450 Vdc i wyświetlaczem dotykowym LCD SMART dla kompleksowej kontroli mocy.
Przegląd produktu
Wielofunkcyjny przetwornik GREEF ENERGY integruje wiele funkcji zarządzania energią krytyczną w jeden, wydajny system.To zaawansowane urządzenie wykonuje korekcję prądu prądu stałego na prąd stały specjalnie zoptymalizowane dla generatorów magnetów stałych, zarządza zaawansowanymi protokołami ładowania baterii i obsługuje precyzyjną inwersję DC-AC.
The system features a configurable dual LCD touchscreen interface and utilizes cutting-edge technology to maintain stable voltage and frequency control with permanent magnet synchronous generators (PMSGs), zapewniając nieprzerwane zasilanie podłączonych obciążeń.umożliwiające synchronizację z sieciami użyteczności publicznej i wspierające możliwości ładowania sieci.
Specyfikacje techniczne
Parametry wejściowe generatora AC
| Parametry |
Specyfikacja |
| Moc nominalna |
100 kW |
| Napęd nominalny |
≥ 320 Vac |
| Optymalne napięcie |
450 VAC |
| Zakres pracy |
240-550 Vac |
| Maksymalny prąd AC |
180 A |
Specyfikacje wejścia baterii
| Parametry |
Specyfikacja |
| Rodzaj akumulatora |
Litowo-jonowe |
| Zakres napięcia |
350-450 Vdc |
| Napęd nominalny |
400 Vdc |
| Maksymalny prąd ładowania/rozładowania |
250 A |
Parametry wyjściowe podłączone do sieci
| Parametry |
Specyfikacja |
| Moc nominalna |
100 kW |
| Maksymalna moc |
120 kW |
| Prąd nominalny |
144 A |
| Maksymalny prąd |
173 A |
| Narysowane napięcie sieci |
400 V |
| Dopuszczalny zakres napięcia |
300-460 V |
| Częstotliwość siatki |
50 Hz / 60 Hz |
| Całkowite zniekształcenie harmoniczne |
< 3% przy mocy nominalnej |
| Wskaźnik mocy |
> 0,99 (zakres: -1 do 1) |
| Pojemność przeciążenia |
1.2x moc nominalna przez 1 minutę |
Wydajność i ochrona systemu
- Maksymalna wydajność: 95%
- Topologia: Sprostownik prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu
- Temperatura pracy: -40°C do 60°C
- Poziom ochrony: IP54
- Opieka przed nad napięciem i prędkością (nieobowiązkowa)
- Ochrona przed zwarciem AC
- Ochrona przed prądem przemiennego
- Ochrona przed napięciem: poziom 2
- Maksymalna wysokość operacyjna: 4000 metrów (powyżej 3000 metrów)
- Poziom zużycia energii w stanie gotowości: < 50 W
Wyświetlanie i monitorowanie
Ekran LCD Smart Touch wyświetlający prędkość generatora (obroty/min), napięcie wejściowe (Vdc), prąd wejściowy (Vac), moc wyjściowa (kW), napięcie sieci (Vac), prąd sieci (A), dane o wytwarzaniu energii (dziś, miesiąc, rok),i ustawienia krzywej mocy.
Chłodzenie i komunikacja
Inteligentny system chłodzenia powietrzem z obsługą komunikacji przez Ethernet, RS485 i WiFi.
Specyfikacje fizyczne
Wymiary: 1500 mm (H) × 1500 mm (W) × 1300 mm (D)
Wnioski
Wielofunkcyjny przetwornik GREEF ENERGY zapewnia wszechstronne rozwiązania w zakresie zarządzania energią w wielu zastosowaniach wymagających niezawodnej i inteligentnej kontroli energii.
- Systemy energii odnawialnej:Integracja z generatorami synchronicznymi z magnetami stałymi (PMSG) dla turbin wiatrowych i wodnych w konfiguracjach poza siecią lub hybrydowych
- Pojemność poza siecią i zasilanie zapasowe:Konwersja i zarządzanie energią pierwotną dla odległych lokalizacji, kabin i stacji telekomunikacyjnych
- Systemy interaktywne sieci:Działanie połączone z siecią, umożliwiające ładowanie akumulatorów z sieci użyteczności publicznej i potencjalny eksport energii
- Siła przemysłowa i handlowa:Stabilne zasilanie dla nierównoważonych obciążeń z zdalnym monitorowaniem za pośrednictwem integracji WIFI/LAN i Modbus
- Specjalistyczne kontrole:System sterowania silnikiem bramki wodnej dla elektrowni wodno-energetycznych typu mikro i funkcjonalność STS (Static Transfer Switch)
Ta kompleksowa platforma łączy w sobie produkcję energii, magazynowanie energii, zarządzanie zużyciem i integrację z siecią w modułowej, konfigurowalnej konstrukcji odpowiedniej do magazynowania energii w domach mieszkalnych,komercyjne systemy zapasowe, oraz małych elektrowni odnawialnych.
Dostosowanie i zamawianie
Produkowany w Chinach z certyfikatem CE, Greef AC PCS On Grid Controller oferuje szerokie usługi dostosowania z mocą nominalną 100 kW i napięciem akumulatora 400 Vdc.
- Funkcja sterownika krzywej mocy dla optymalnego zarządzania energią
- Zaawansowany system zdalnego sterowania dla bezproblemowego monitorowania
- Zaawansowane rozładunek PWM z trójfazowym systemem
- Topologia EMS AC-DC Rectifier, DC-DC Buck Boost i DC-AC Inverter
- Minimalna ilość zamówienia: 1 zestaw (negocjowalny)
- Opakowanie: bezpieczne pudełka z pianki i sklejki
- Dostawa: w ciągu 25 dni roboczych
- Sposoby płatności: T/T, Western Union, MoneyGram, L/C
