Konwerter hybrydowy AC-generator-bateria
Napęd znamionowy Vac ≥ 320 sterownik sieciowy nadający się do zastosowań o napięciu znamionowym 400 V
Przegląd produktu

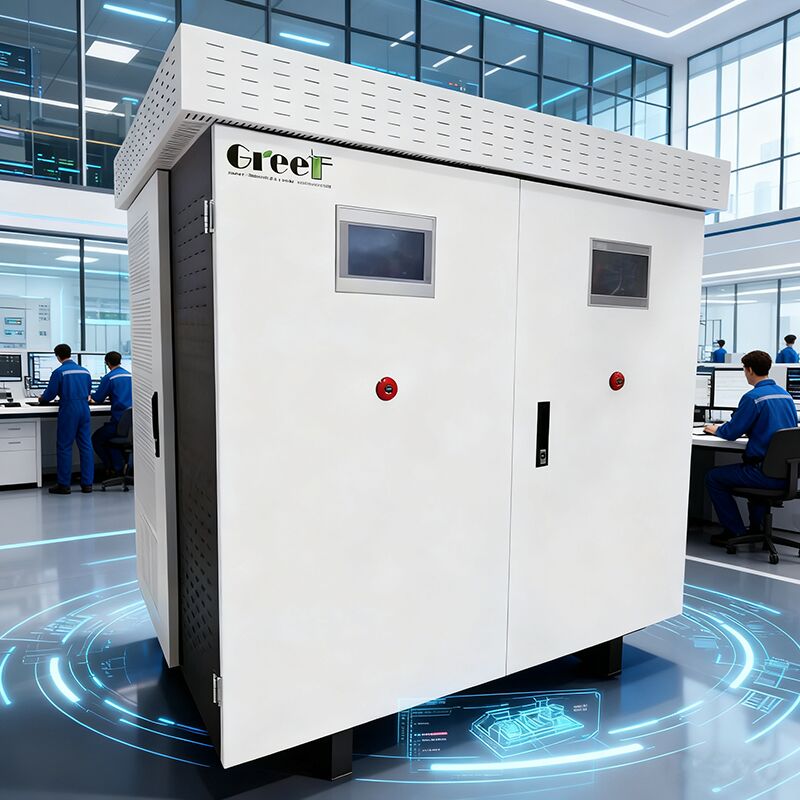

Wielofunkcyjny przetwornik GREEF ENERGY łączy wiele podstawowych funkcji w jednym, wydajnym urządzeniu.Wykonuje naprawę AC-to-DC specjalnie zaprojektowaną dla generatorów magnesów stałych, ładowanie baterii, odwrócenie prądu stałego na prądu przemiennego oraz kompleksowe zarządzanie energią poprzez zintegrowany system.
Wyposażony w konfigurowalny podwójny ekran dotykowy LCD i zaawansowaną technologię konwertera, urządzenie to zapewnia stabilną regulację napięcia i częstotliwości dla generatorów synchronicznych magnetów stałych (PMSG),gwarancja ciągłego i niezawodnego zasilania różnych obciążeń.
Konwerter może być skonfigurowany do pracy przyłączonej do sieci, umożliwiając bezproblemową integrację z sieciami energetycznymi, jednocześnie efektywnie wykonując funkcje użytkowania operacyjnego i ładowania sieci.
Specyfikacje techniczne
Kluczowe parametry
| Model |
Mars-100kt |
| Moc znamionowa (kW) |
100 |
| Nomienne napięcie (Vac) |
≥ 320 |
| Optymalne napięcie znamionowe generatora (Vac) |
450 |
| Zakres pracy napięcia przemiennego (Vac) |
240 - 550 |
| Maksymalny prąd przemienny (A) |
180 |
| Rodzaj akumulatora |
Litowo-jonowe |
| Zakres napięcia akumulatora (Vdc) |
350 - 450 |
| Narysowane napięcie akumulatora (Vdc) |
400 |
| Maksymalny prąd ładowania i rozładowania (A) |
250 |
| Nominalna moc ładowania/wyładowania (kW) |
100 |
| Nominalny prąd ładowania i rozładowania (A) |
144 |
| Narysowane napięcie sieci (V) |
400 |
| Dopuszczalny zakres napięcia sieci (V) |
300 - 460 |
| Nominalna częstotliwość sieci (Hz) |
50 / 60 |
| Maksymalna sprawność (%) |
95 |
Strona wejścia generatora AC
Moc znamionowa: 100 kW, napięcie znamionowe: ≥ 320 Vac, napięcie optymalne: 450 Vac, zakres pracy: 240-550 Vac, maksymalny prąd prądu przemiennego: 180 A
Wprowadzenie baterii
Akumulator litowo-jonowy o napięciu w zakresie 350-450 Vdc, notowany na 400 Vdc, obsługujący maksymalny prąd ładowania/wyładowania 250 A.
Strona wyjściowa (połączona z siecią)
Moc nominalna ładowania/wyładowania: 100 kW (maksymalnie 120 kW), Prąd nominalny: 144 A (maksymalnie 173 A), Napięcie sieciowe: 400 V (zakres 300-460 V), częstotliwości: 50/60 Hz.
Wskaźniki wydajności
Całkowite zniekształcenie harmoniczne prądu: <3%, współczynnik mocy: >0,99 (zakres od -1 do 1), pojemność przeciążenia: 1,2x moc nominalna przez 1 minutę ciągłej pracy.
Strona AC (poza siecią)
Nominalne napięcie wejściowe: 400 V (tolerancja ± 2%), całkowite zniekształcenie harmonijne obciążeń liniowych: < 3%.
Chroniące cechy
- Ochrona przed nad napięciem i prędkością obrotową: opcjonalna
- Ochrona przed zwarciem prądu przemiennego: obsługiwana
- Ochrona przed prądem przemiennego wyjściowym: obsługiwana
- Ochrona przeciwprzesileniowa: poziom 2
Podstawowe parametry
Maksymalna sprawność: 95%, topologia: przenośnik prądu prądu prądu prądu prądu prądu prądu, przetwornik prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu.
Specyfikacje środowiskowe
Temperatura pracy: -40°C do 60°C, poziom ochrony: IP54, maksymalna wysokość: 4000 metrów (powyżej 3000 metrów), zużycie energii w stanie gotowości: <50 W.
Wyświetlanie i komunikacja
Ekran dotykowy LCD SMART wyświetlający prędkość generatora (rpm), napięcie wejściowe (Vdc), prąd wejściowy (Vac), moc wyjściowa (kW), napięcie sieciowe (Vac), prąd sieciowy (A), statystyki wytwarzania energii (dziś,miesiąc, rok), oraz ustawienia krzywej mocy.
System chłodzenia
Inteligentny system chłodzenia powietrzem zapewniający optymalne zarządzanie temperaturą.
Wymiary fizyczne
Wymiary (z wyłączeniem ładunku zrzutnego): 1500 mm H × 1500 mm W × 1300 mm D, Masa: do 600 kg.
Wnioski
Wielofunkcyjny przetwornik GREEF ENERGY zapewnia wszechstronne i dostosowalne rozwiązanie dla różnorodnych wymagań w zakresie zarządzania energią.Doskonale sprawdza się w zastosowaniach wymagających niezawodnego i inteligentnego sterowania systemami energetycznymi, co czyni go niezbędnym dla nowoczesnych infrastruktur energetycznych.
Podstawowe zastosowania obejmują integrację systemów energii ze źródeł odnawialnych z generatorami synchronicznymi z magnetem stałym (PMSG) do instalacji turbin wiatrowych i wodnych,obsługujące systemy zasilania poza siecią lub hybrydowe ze stabilnym zasilaczem prądem przemiennym.
W przypadku zastosowań poza siecią i zasilania zapasowego, przetwornik służy jako centralny węzeł do konwersji mocy i zarządzania systemem w odległych lokalizacjach, kabinach, zakładach telekomunikacyjnych,i samodzielne instalacje.
Interaktywne działanie sieci umożliwia ładowanie akumulatorów z sieci i, w przypadku gdy jest to dozwolone, wprowadzenie nadwyżki energii elektrycznej z powrotem do sieci, zwiększając elastyczność zarządzania przepływem energii.
Środowiska przemysłowe i handlowe korzystają z niezawodnej energii w warunkach nierównoważonego obciążenia,z zdalnym monitorowaniem za pośrednictwem WIFI/LAN i integracją protokołu Modbus z systemami zarządzania budynkiem.
Specjalistyczne opcje sterowania obejmują sterowanie silnikiem bramki wodnej dla mikro-hydroelektrycznych elektrowni oraz przełącznik statyczny (STS) do płynnego przejścia z sieci do sieci.
Ta kompleksowa platforma łączy w sobie możliwości wytwarzania energii, magazynowania, zarządzania zużyciem i integracji z siecią w celu elastycznego wdrożenia w mieszkaniowych systemach poza siecią.komercyjne rozwiązania zapasowe, oraz małych elektrowni odnawialnych.
Dostosowanie i zamawianie
Greef AC PCS On Grid Controller jest produkowany w Chinach z certyfikatem CE.i obsługuje napięcie znamionowe akumulatora 400Vdc w zakresie 350-450Vdc.
Wyświetlacz zawiera kompleksowe dane monitorowania: prędkość generatora (rpm), napięcie wejściowe (Vdc), prąd wejściowy (Vac), moc wyjściowa (kW), napięcie sieci (Vac), prąd sieci (A),i szczegółowe statystyki produkcji energii z funkcją sterownika krzywej mocy.
Opakowanie: bezpieczna pianka i pudełka z płytkowego drewna. Minimalne zamówienie: 1 zestaw. Ceny: negocjacyjne. Dostawa: Około 25 dni roboczych. Warunki płatności: T / T, Western Union, MoneyGram, L / C.
