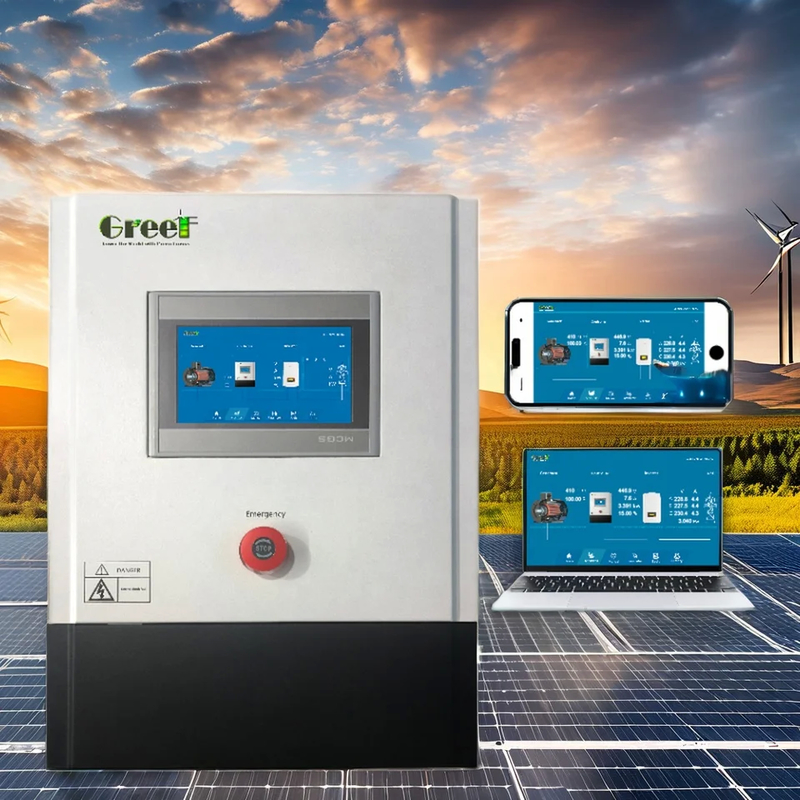

Częstotliwość wyjścia 50Hz/60Hz na sterowniku sieciowym z ekranem dotykowym LCD



Wprowadzenie produktu

Regulator połączony z siecią jest technologicznie najważniejszym elementem w systemach sieciowych generatorów wiatrowych,które przekształcają trzy prądy prądu przemiennego z turbiny wiatrowej w prąd stały, a następnie wysyłają do falownika sieciowego. profesjonalny sterownik wiatrowy z sieci GT-PCTC z podwójnym systemem sterowania bezpieczeństwem: systemem stałego napięcia PWM i trójfazowym systemem hamulcowym,To innowacyjne rozwiązanie łączy się również z inwerterami słonecznymi takich marek jak Growatt, Deye, Solis i Ivet, umożliwiając inwerterom słonecznym dostosowanie się do warunków pracy turbin wiatrowych.

Parametry produktu

Rodzaj	GT-PCTC-1.5KW	GT-PCTC-2KW	GT-PCTC-3KW	GT-PCTC-5KW
Moc nominalna turbiny wiatrowej	1.5 kW	2 kW	3 kW	5 kW
Narysowane napięcie turbiny wiatrowej	AC220V-240V	AC220V-240V	AC220V-380V	AC380-450V
Funkcja	Sprzątacz, sterownik, wyjście prądu stałego
Funkcja automatycznej ochrony	Ochrona przed prądem, ochrona przed odcięciem sieci, regulowana moc wyjściowa, zatrzymanie
Funkcja ręczna	Prężnik ręczny, resetowanie, wyłącznik awaryjny
Tryb wyświetlania	Ekran dotykowy LCD
Zawartość wyświetlana (większa)	Prędkość generatora ((rpm),Prężność wejściowa (Vdc),Prężność wejściowa ((Vac),Moce wyjściowa ((kW),Prężność sieci (Vac),Prężność sieci ((A),Moca wytworzona dzisiaj ((kWh),Moca wytworzona w tym miesiącu,Moca wytworzona w zeszłym miesiącu,W tym roku wygenerowana energia/Wygenerowana moc z zeszłego roku, /stawienie krzywej mocy.
3-fazowy czas przejściowy obciążenia odpadowego	12-20 minut.	12-20 minut.	12-20 minut.	12-20 minut.
Napęd 3-fazowego obciążenia odpadowego turbiny wiatrowej	450±5Vdc			750±5Vdc
Stałe napięcie PWM	≥ 400dc			≥ 700dc
Temperatura otoczenia	-30-60°C
Względna wilgotność	< 90% Brak kondensacji
Hałas (1 m)	< 40 dB
Stopień ochrony	IP20 (Wewnętrzny) IP65 (Wydzielony)
Metoda chłodzenia	Wymuszone chłodzenie powietrzem
Interfejs komunikacyjny (nieobowiązkowy)	Wymagania w zakresie bezpieczeństwa

Rodzaj	GT-PCTC-10KW	GT-PCTC-20KW	GT-PCTC-30KW	GT-ACDC-50KW	GT-ACDC-100KW
Moc nominalna turbiny wiatrowej	10 kW	20 kW	30 kW	50 kW	100 kW
Narysowane napięcie turbiny wiatrowej	AC380-520V
Funkcja	Sprzątacz, sterownik, wyjście prądu stałego
Funkcja automatycznej ochrony	Ochrona przed prądem, ochrona przed odcięciem sieci, regulowana moc wyjściowa, zatrzymanie
Funkcja ręczna	Prężnik ręczny, resetowanie, wyłącznik awaryjny
Tryb wyświetlania	Ekran dotykowy LCD
Zawartość wyświetlana (większa)	Prędkość generatora ((rpm), Napięcie wejściowe (Vdc), Prąd wejściowy ((Vac), Moc wyjściowa ((kW), Napięcie sieci (Vac), Prąd sieci ((A), Prąd wytwarzany dzisiaj ((kWh),Energia wytworzona w tym miesiącu,Energia wytworzona w zeszłym miesiącu,Energia wytworzona w tym roku,Energia wytworzona w zeszłym roku,Kurwa mocy ustawienia.
Stałe napięcie PWM	≥ 700dc	≥ 700dc	≥ 700dc	≥ 700dc	≥ 700dc
Napęd 3-fazowego obciążenia odpadowego turbiny wiatrowej	750±5Vdc	750±5Vdc	750±5Vdc	750±5Vdc	750±5Vdc
Czas przejściowy 3-fazowego obciążenia odpadowego turbiny wiatrowej	12-20 minut.	12-20 minut.	12-20 minut.	12-20 minut.	12-20 minut.
Temperatura otoczenia	-30-60°C
Względna wilgotność	< 90% Brak kondensacji
Hałas (1 m)	< 40 dB
Stopień ochrony	IP20 (Wewnętrzny) IP65 (Wydzielony)
Metoda chłodzenia	Wymuszone chłodzenie powietrzem
Interfejs komunikacyjny (nieobowiązkowy)	Wymagania w zakresie bezpieczeństwa
Wielkość sterownika (mm)	550*395*270	600*500*1200	600*500*1200	930*580*430 mm	1100*600*1800
Waga sterownika	25 kg	66 kg	68 kg	50 kg	406 kg
Wielkość obciążenia odpadowego (mm)	690*520*270	690*530*520	710*890*590	710*890*590	Wbudowany plik dumploda
Ciężar ładunku	45 kg	55 kg	55 kg	55 kg	Wbudowany plik dumploda

Szczegóły produktu

Rozwiązanie systemu

Opis produktu:

Grid-Tied Controller odgrywa kluczową rolę w systemach wiatrowych generatorów w sieci.który jest następnie wysyłany do inwertera sieciowego.

Profesjonalny sterownik wiatrowy GT-PCTC jest wyposażony w systemy podwójnego bezpieczeństwa.który zapewnia bezpieczeństwo w razie jakichkolwiek wypadkówDzięki temu innowacyjnemu rozwiązaniu sterownik może również korzystać z inwerterów słonecznych znanych marek, takich jak Growatt, Deye, Solis i lvet.Ta funkcja umożliwia inwerterom słonecznym dostosowanie się do warunków pracy turbin wiatrowych.

Zastosowanie:

Kontroler serii GT-PCTC jest konwerterem prądu przemiennego do prądu stałego, który został zaprojektowany do użytku z turbinami wiatrowymi podłączonymi do sieci.zapewnienie optymalnej wydajności i bezpieczeństwaProdukt jest wyposażony w system monitorowania usterek, co czyni go idealnym rozwiązaniem dla tych, którzy szukają sterownika wiatru, który jest zarówno niezawodny, jak i bezpieczny.

Kontroler serii GT-PCTC został zaprojektowany do pracy w trudnych warunkach, w zakresie temperatury od -30 do 60°C. Dzięki temu jest on idealnym produktem do stosowania w różnych warunkach pogodowych,zapewnienie, aby można było nadal działać optymalnie niezależnie od warunków zewnętrznych. 3-fazowe napięcie obciążenia 750 ± 5 Vdc turbiny wiatrowej jest zaprojektowane tak, aby zapewnić zgodność produktu z większością turbin wiatrowych.

Ogólnie rzecz biorąc, sterownik serii GT-PCTC jest niezawodnym i trwałym sterownikiem wiatru, który został zaprojektowany w celu spełnienia wymagań wielu użytkowników.Niezależnie od tego, czy szukasz produktu do użytku osobistego czy komercyjnego, ten produkt jest idealnym rozwiązaniem dla tych, którzy szukają sterownika generatora wiatru, który jest zarówno niezawodny, jak i wydajny.

Wsparcie i usługi:

Wsparcie techniczne i usługi dotyczące produktu On Grid Controller obejmują:

• Doradztwo eksperckie i pomoc w rozwiązywaniu problemów ze strony certyfikowanych techników
• Wskazówki dotyczące instalacji i konfiguracji produktu
• Dostęp do aktualizacji oprogramowania i ulepszeń oprogramowania układowego
• Zapewnione naprawy i wymiany
• Zasoby szkoleniowe i dokumentacja

Nasz zespół dąży do zapewnienia doskonałej obsługi klienta i zapewnienia, że nasz produkt On Grid Controller spełnia Twoje potrzeby i przekracza Twoje oczekiwania.

Opakowanie i wysyłka:

Opakowanie produktu:

Produkt On Grid Controller będzie pakowany w solidne pudełko kartonowe z wkładkami piankowymi w celu zapewnienia bezpiecznego transportu.Zawiera również instrukcję obsługi oraz wszystkie niezbędne kable i akcesoria..

Wysyłka produktu:

Oferujemy bezpłatną standardową wysyłkę na wszystkie zamówienia produktu On Grid Controller. Zamówienia są zazwyczaj przetwarzane i wysyłane w ciągu 2-3 dni roboczych.Klienci mogą również wybrać usprawnione opcje wysyłki za dodatkowe koszty.
