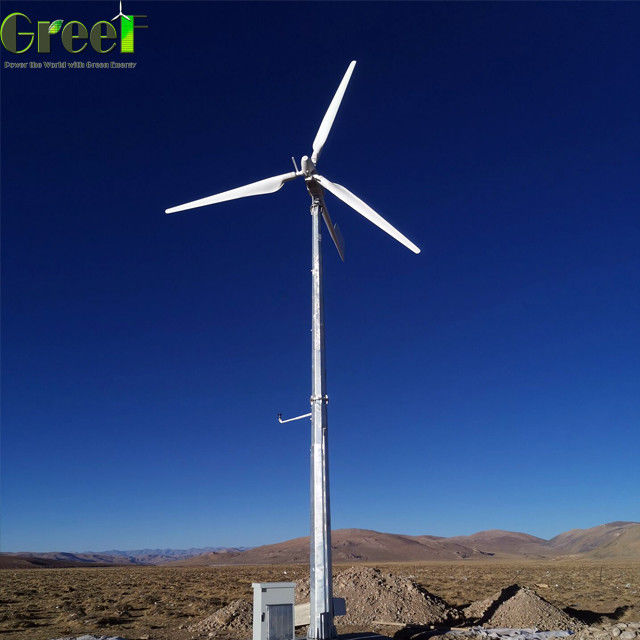

Turbina wiatrowa z regulacją skoku odśrodkowym do hybrydowego systemu solarnego z akumulatorem LiFePO4 SWT 5kw 10kw
1 Parametr techniczny
| AH-10kw | Graniczna prędkość obrotowa | |
| Średnica wirnika wiatrowego (m) | 5.4 | 7.6 |
| Materiał / ilość łopat | Wzmocnione włókno szklane * 3 | Wzmocnione włókno szklane * 3 |
| Moc znamionowa / maksymalna (W) | 5k/6k | 10k/12k |
| Znamionowa prędkość wiatru (m/s) | 11 | 12 |
| Prędkość wiatru przy rozruchu (m/s) | 2 | 2.5 |
| Prędkość wiatru roboczego (m/s) | 3-30 | 3-30 |
| Prędkość wiatru wytrzymałości (m/s) | 50 | 50 |
| Znamionowa prędkość obrotowa (obr/min) | 260 | 220 |
| Napięcie robocze (V) | DC500V | DC500V |
| Typ generatora | Magnes stały, trójfazowy, alternator | Magnes stały, trójfazowy, alternator |
| Regulacja prędkości | Metoda zatrzymania | Metoda zatrzymania |
| Hamulec ręczny | Waga korpusu turbiny wiatrowej (kg) | Waga korpusu turbiny wiatrowej (kg) |
| 450kg | 550kg | Żywotność |
| Ponad 20 lat | 2. Krzywa mocy | 2. Krzywa mocy |
3. Standardy projektowania turbin wiatrowych
Turbina wiatrowa zaprojektowana zgodnie ze standardami przemysłowymi, krajowymi i regulacjami IEC.
Aby sprostać różnym warunkom pracy, obliczenia obciążenia turbiny wiatrowej obejmują obciążenie eksploatacyjne i obciążenie graniczne.
W przypadku nieodpowiednich warunków pracy, należy podjąć niezbędne środki, aby upewnić się, że obciążenie projektowe mieści się w jego zakresie, w tym obciążenie graniczne, nadciśnienie i graniczne obciążenie elastyczne.
AH-5KW
| AH-10kw | Graniczna prędkość obrotowa | |
| 480 obr/min | 420 obr/min | Moc generatora |
| 6kW | 12kW | Prędkość wiatru na wirniku wiatrowym |
| 30m/s | Prędkość wiatru wytrzymałości | Prędkość wiatru wytrzymałości |
| 60m/s | 4. Dlaczego warto wybrać turbinę wiatrową AH-10KW? | 4. Dlaczego warto wybrać turbinę wiatrową AH-10KW? |
Wykorzystując wiodącą na świecie technologię mechaniczną regulacji skoku odśrodkowego, średnia roczna produkcja energii jest o 30% wyższa
.★
StabilnaDuży początkowy kąt łopaty (+9°), doskonałe parametry przyspieszenia, rozruch przy niskiej prędkości wiatru 2,5 m/s;
★
StabilnaPoniżej znamionowej prędkości wiatru, turbina wiatrowa działa wydajnie;
★
StabilnaPowyżej znamionowej prędkości wiatru, wyreguluj kąt skoku tak, aby prędkość wirnika była utrzymywana w pobliżu prędkości znamionowej, a moc wyjściowa była stabilna.
Zastosowanie technologii regulacji skoku znacznie poprawiło wydajność wytwarzania energii przez turbinę wiatrową, wykres zwiększonej mocy pokazano poniżej:
Funkcja śledzenia krzywej mocy
●
Dla systemu hybrydowego–Hybrydowy falownik●
Dla systemu hybrydowego–Hybrydowy falownik●
Dla systemu hybrydowego–Hybrydowy falownik● Punkt śledzenia MPPT turbiny wiatrowej regulowany przez użytkownika.
● Niskie odcięcie ładowania turbiny wiatrowej w systemie off-grid.
● Kompletna funkcja ochrony.
● Kilka funkcji jest opcjonalnych, takich jak funkcja kontroli PV, funkcja pomiaru prędkości wiatru, funkcja kontroli prędkości obrotowej i funkcja kompensacji temperatury.
● RS232/RS485/RJ45/GPRS/WIFI/Bluetooth/Zigbee opcjonalne. (Można monitorować za pomocą aplikacji dla tych z połączeniem GPRS/WIFI/Bluetooth/RJ45).
5. Rozwiązanie systemowe
