Miejsce pochodzenia:
qingdao
Nazwa handlowa:
GREEF
Orzecznictwo:
CE
Numer modelu:
GDG

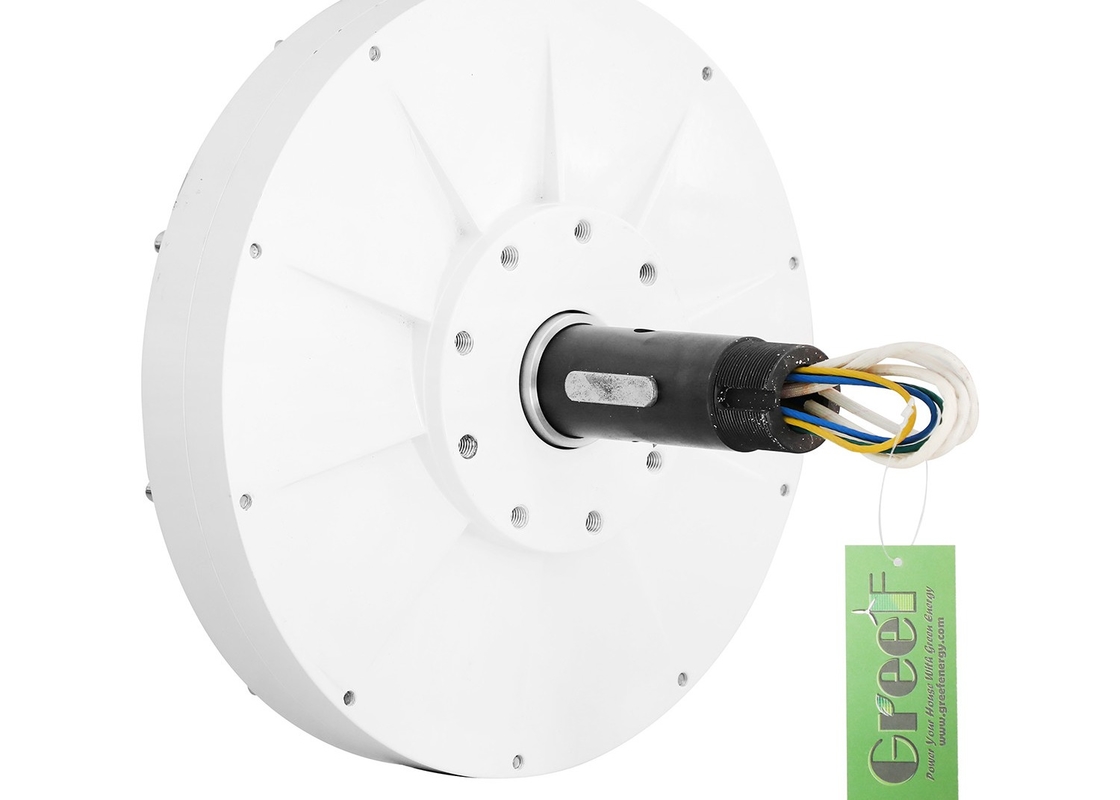

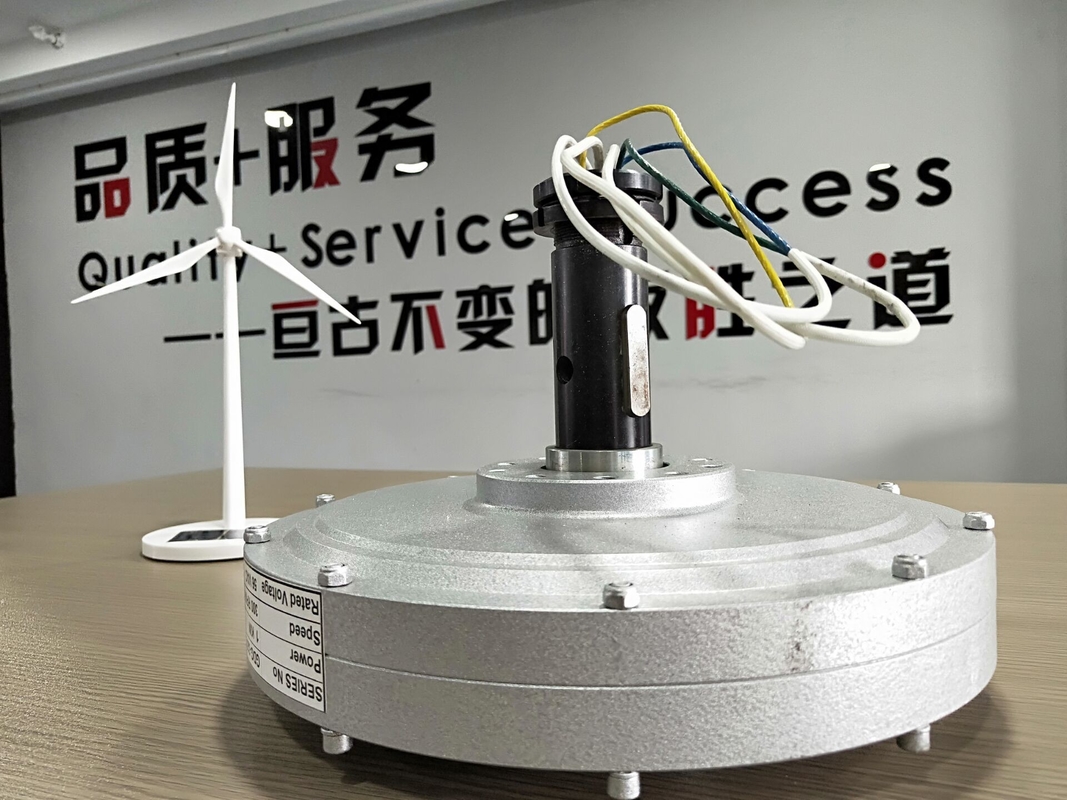

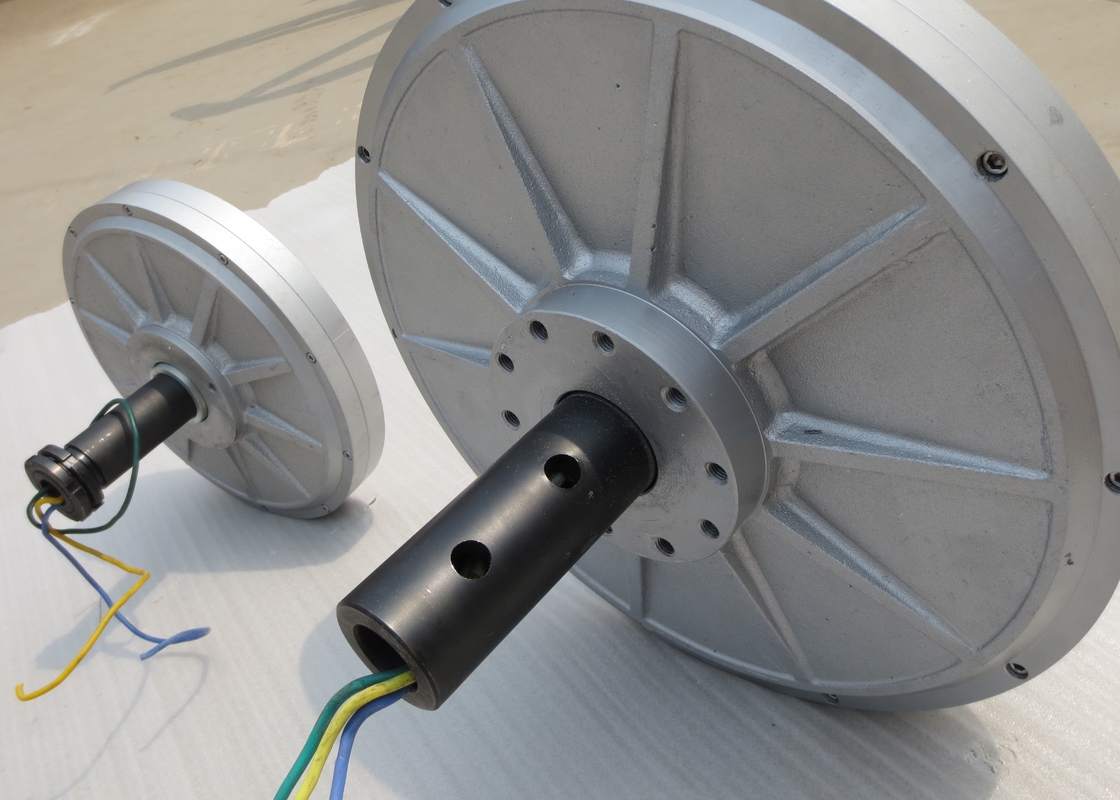

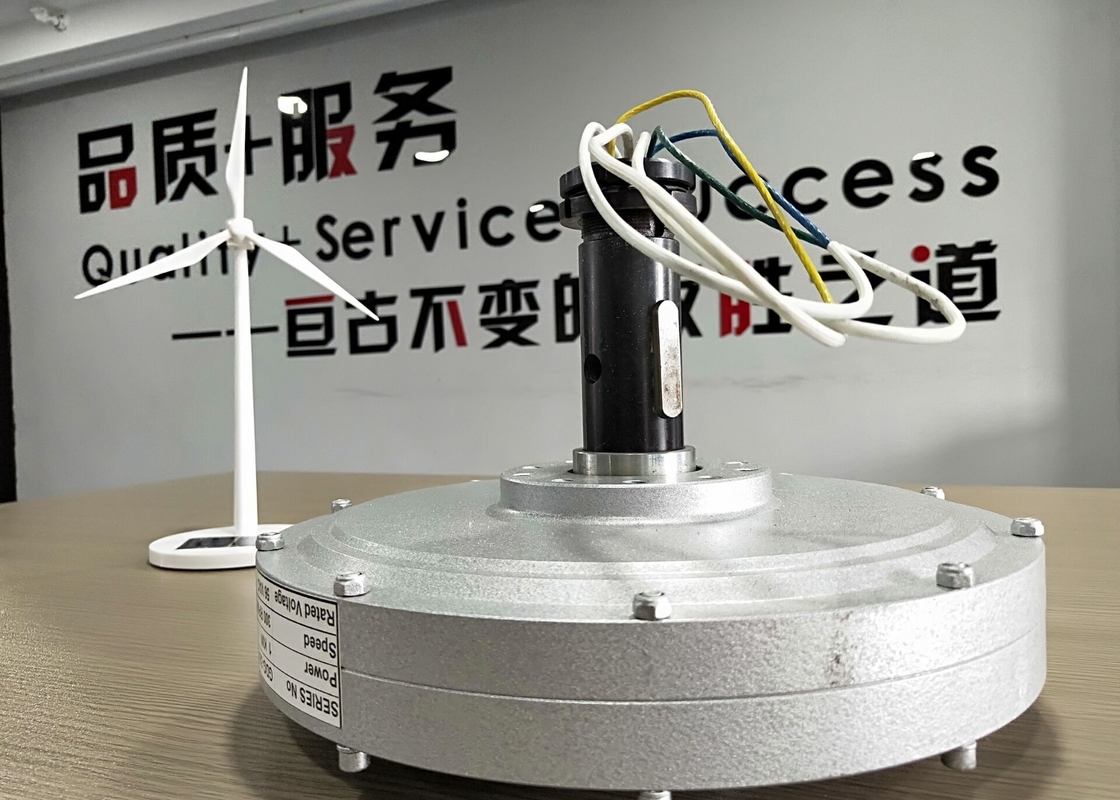

GreeF Firma dostarcza zmodyfikowane rodzaje głównego modelu generatora magnesów trwałych bez rdzenia w następujący sposób:
GDG-1KW 180RPM
GDG-1KW 200RPM
GDG-2KW 120RPM
GDG-2KW 180 obr/min
GDG-3KW 100RPM
GDG-3KW 160RPM
GDG-5KW 100RPM
GDG-5KW 100RPM
GDG-10KW 100RPM
Są one zawsze używane w turbinach wiatrowych o pionowej osi i innych systemach generatorów, które wymagają bardzo niskiego momentu rozruchowego i niskich obrotów.
Generatory serii GREEF DDG posiadają następujące cechy:
Niska znamionowa prędkość obrotowa, Niska początkowa prędkość wiatru, Niska waga i mały rozmiar, niska Wysoka wydajność
(1) Technologia patentu momentu obrotowego: użyj najnowszej technologii „precyzyjnej cewki”.Brak histerezy i efektu nacięć przekładni sprawia, że początkowy moment obrotowy jest bardzo niski <1N.M
(2) Oryginalna konstrukcja: użyj bezrdzeniowego silnika tarczowego, aby uzyskać tradycyjny silnik, dzięki czemu ma mniejszą objętość i wagę.
(3) Wyższe wykorzystanie: użyj specjalnej technologii silnika bezrdzeniowego, aby wyeliminować wąskie gardła związane z energią wiatru o niższej prędkości.
(4) Większa niezawodność: specjalna konstrukcja sprawia, że ma większy stosunek mocy do objętości, mocy do masy i ma długą żywotność 8 razy dłuższą niż tradycyjny silnik.
(5) Bezprzekładniowy, bezpośredni napęd, generator o niskich obrotach.
(6) Wysokiej jakości komponenty wysokiej jakości do stosowania w trudnych i ekstremalnych warunkach dla turbin wiatrowych
(7) Wysoka wydajność i niska strata energii oporu mechanicznego
(8) Doskonałe odprowadzanie ciepła dzięki zewnętrznej ramie ze stopu aluminium i specjalnej konstrukcji wewnętrznej.
| Model | GDG-0,5KW-200 | GDG-1KW-180 | GDG-1KW-200 | GDG-2KW-120 | GDG-2KW-180 |
| Moc znamionowa | 0,5 kW | 1KW | 1KW | 2KW | 2KW |
| Znamionowa prędkość obrotowa | 200 obr/min | 180 obr/min | 200 obr/min | 120 obr./min | 180 obr/min |
| Napięcie znamionowe | 56VAC | 56VAC | 56VAC | 115VAC | 115VAC |
| Prąd znamionowy | 9A | 12A | 17,9 A | 10 A | 17,4 A |
| Efektywność | >85% | ||||
| Metoda Wending | Tak | ||||
| Rezystancja izolacji | Min. 100Mohm (500V DC) | ||||
| Poziom przecieku | <5 ma | ||||
| Początkowy moment obrotowy | <0,1N/M | <0,3 N/M | <0,3 N/M | <0,5 N/M | <0,3 N/M |
| Rodzaj fazy | 3-fazowy | ||||
| Struktura | Z wirnika | ||||
| Stojan | Cewka z drutu bezrdzeniowego | ||||
| Wirnik | Magnes trwały ziem rzadkich | ||||
| Średnica płaszcza generatora | 320 | 380 | 380 | 550 | 450 |
| Długość powłoki generatora | 232 | 241 | 241 | 330 | 258 |
| Waga | 20 | 32 | 32 | 75 | 51 |
| Drametr wału | 45 | 50 | 50 | 78 | 59 |
| Materiał powłoki generatora | Stop aluminium | ||||
| Materiał wału | Stal węglowa | ||||
| Łożysko | Łożysko kulkowe zwykłe | ||||
| Model | GDG-3KW-100 | GDG-3KW-180 | GDG-5KW-100 | GDG-5KW-150 | GDG-10KW-100 |
| Moc znamionowa | 3KW | 3KW | 5KW | 6KW | 10KW |
| Znamionowa prędkość obrotowa | 100 obr./min | 180 obr/min | 100 obr./min | 150 obr./min | 100 obr./min |
| Napięcie znamionowe | 380VAC | 380VAC | 380VAC | 380VAC | 400VAC |
| Prąd znamionowy | 4,6 | 4,7 | 7,6 | 15,2 | 14,5 |
| Efektywność | >85% | >85% | >88% | >88% | >88% |
| Metoda Wending | Tak | Tak | Tak | Tak | Tak |
| Rezystancja izolacji | Min. 100Mohm (500V DC) | Min. 100Mohm (500V DC) | Min. 100Mohm (500V DC) | Min. 100Mohm (500V DC) | 100Mohm min (501V DC) |
| Poziom przecieku | <5 ma | <5 ma | <5 ma | <5 ma | <5 ma |
| Początkowy moment obrotowy | <1 N/M | <0,5 N/M | <0,5 N/M | <1 N/M | <1N/M |
| Rodzaj fazy | 3-fazowy | 3-fazowy | 3-fazowy | 3-fazowy | 3-fazowy |
| Struktura | Z wirnika | Z wirnika | Z wirnika | Z wirnika | Z wirnika |
| Stojan | Cewka z drutu bezrdzeniowego | Cewka z drutu bezrdzeniowego | Cewka z drutu bezrdzeniowego | Cewka z drutu bezrdzeniowego | Cewka z drutu bezrdzeniowego |
| Wirnik | Magnes trwały ziem rzadkich | Magnes trwały ziem rzadkich | Magnes trwały ziem rzadkich | Magnes trwały ziem rzadkich | Magnes trwały ziem rzadkich |
| Średnica płaszcza generatora | 620 | 550 | 700 | 620 | 770 |
| Długość powłoki generatora | 410 | 330 | 400 | 410 | 590 |
| Waga | 110 | 65 | 125 | 110 | 245 |
| Drametr wału | 80 | 78 | 98 | 80 | 85 |
| Materiał powłoki generatora | Stop aluminium | Stop aluminium | Stop aluminium | Stop aluminium | Stop aluminium |
| Materiał wału | Stal węglowa | Stal węglowa | Stal węglowa | Stal węglowa | Stal węglowa |
| Łożysko | Łożysko kulkowe zwykłe | Łożysko kulkowe zwykłe | Łożysko kulkowe zwykłe | Łożysko kulkowe zwykłe | Łożysko kulkowe zwykłe |
1. Generator z magnesami trwałymi o niskiej prędkości obrotowej 3kw wykorzystuje wewnętrzną ochronę piankową zewnętrzną obudowę ze sklejki. Wał generatora wykorzystuje ochronę rury.
2. Wielkość i waga opakowania prosimy o zapoznanie się z naszą sprzedażą.
3. Wysyłka drogą morską z FCL LCL lub lotniczą.
Jeśli masz jakieś życzenie w paczce i wysyłce, poinformuj naszą sprzedaż, że zrobimy to zgodnie z twoją prośbą.
Usługa OEM
Generatory są bezpłatne 3 lata Gwarancja, Całe wsparcie techniczne przez całe życie i dostawa częściowa.
(1) Okres gwarancji rozpoczyna się od daty wysyłki wskazanej na liście przewozowym lub lotniczym liście przewozowym.
(2) Bezpłatne usługi konserwacyjne w okresie gwarancyjnym, koszty związane z tym ponosi firma, nie pobieraj opłaty od klientów, bezpłatna gwarancja, jeśli jakiekolwiek uszkodzenia poza okresem gwarancyjnym, firma pobierze opłatę za koszty robocizny i materiały.
(3) okres gwarancji, problemy z jakością firmy spowodowane konserwacją frachtu ponoszone przez firmę, jeśli nie są objęte gwarancją lub uszkodzeniami spowodowanymi przez człowieka, opłaty za fracht przez klienta.
